ความแตกต่างของ Shield CAT 6A และ UTP CAT 6A

krieng.nt@gmail.com | 02-02-2566 | เปิดดู 1077 | ความคิดเห็น 0

มาตรฐานสายสัญญาณ จะแบ่งหมวดหมู่ของสาย เป็น Category ตามความสามารถในการรองรับความถี่ในการส่งสัญญาณ หรือบางท่านอาจเรียกง่ายๆ ว่าความเร็วในการส่งสัญญาณ โดยมีหน่วยวัดเป็น MHz ได้แก่ CAT 3 รองรับ 1-16 MHz ; CAT 5E รองรับ 1-100 MHz ; CAT 6 รองรับ 1-250 MHz ; CAT 6A รองรับ 1-500 MHz ; เป็นต้น
ปัจจุบันคอมพิวเตอร์ต้องการสื่อสารกันด้วยความเร็วที่สูงขึ้นมาก จนทำให้เกิดสนามแม่เหล็กไปรบกวนคู่สายของสายสัญญาณอื่นๆ ดังนั้นเพื่อแก้ปัญหาโดยง่ายจึงได้ออกแบบให้ใส่โลหะป้องกัน หุ้มสายสัญญาณและเรียกสายสัญญาณว่า F/UTC(Foil Twisted Pair) และ F/FTP และ U/FTP ซึ่งอยู่กับการหุ้มสายทีละคุ่ หรือ ทั้งหมด แต่การเพิ่ม Foil หุ้มสายเป็นการเพิ่มต้นทุนของสายสัญญาณ ดังนั้นผู้ผลิต บางรายจึงพยายามออกแบบโครงสร้างของสาย UTPให้มีคุณสมบัติพิเศษในการป้องกันสนามแม่เหล็กรบกวนโดยอาจต้องตีเกลียวให้แน่นขึ้น ซึ้งทำให้ต้นทุนทองแดงยาวขึ้นและในบางกรณีนั้นต้นทุนโครงสร้างของสาย UTP อาจจะแพงกว่าสาย Shield ก็ได้ เช่น สายUTP CAT 6A จะแพงกว่าสาย Shield CAT 6A

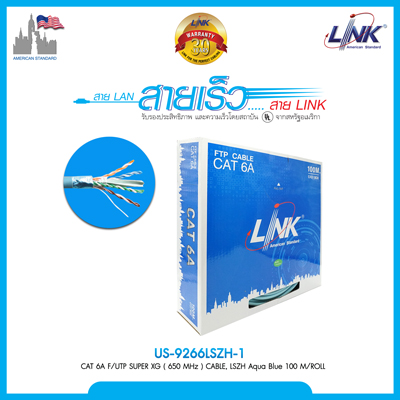

ตัวอย่างที่เห็นได้ชัดในปัจจุบันก็คือ โครงสร้างการออกแบบสาย UTP CAT 6A ที่มี Slot รอบสายสัญญาณที่ต้องใช้ต้นทุนการผลิตสูงกว่า CAT 6A F/UTP และ U/FTP แต่ต้นทุนของ CONNECTOR ของระบบสาย UTP จะมีราคาถูกกว่าระบบ SHIELD อยู่มาก ดังนั้นเมื่อคำนวณต้นทุน สายสัญญาณรวมกับ CONNECTOR จะพบว่าต้นทุนของ UTP System CAT 6A อาจจะถูกกว่าหรือแพงกว่า SHIELD System ขึ้น กับความถนัดหรือคุ้นเคย ของผู้ใช้ หรือผู้ออกแบบ ที่จะเลือกใช้
ขอบคุณข้อมูลน่ารู้จาก INTERLINK COMMUNICATION
